ST5

4-assige robot met 4 servo-assen

Wissen

Download hier de product brochure(s):

Product beschrijving

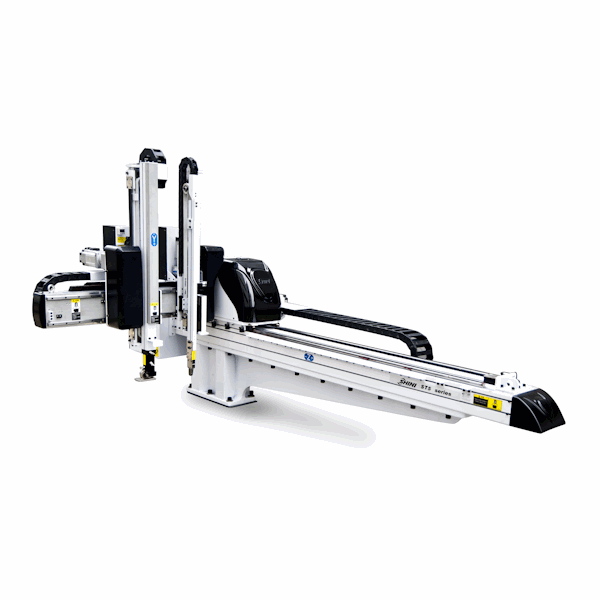

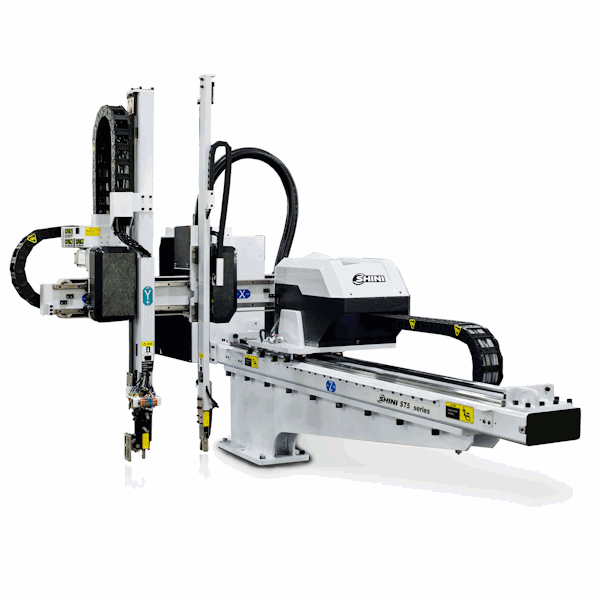

ST5 serie robots zijn voorzien van servo-motoren op de X-, Y- en Z assen. De ST5 serie is voorzien van 2 verticale Y-assen en is ontworpen voor een snelle en nauwkeurige verwijdering van producten en aanspuittakken uit de spuitgietmachine met 2- en 3 platen matrijzen.
De ST5 serie wordt geleverd met Sigmatek besturing. Geschikt voor spuitgietmachines met een sluitkracht tot maximaal 850 ton. De serie kent 16 modellen.

Er zijn diverse uitvoeringen leverbaar:

  • alle uitvoeringen met 2 verticale Y assen (aangeduidt met "D")
  • met telescopische as (aangeduidt met "T")

Kenmerken

  • Alle lineaire bewegingen worden aangedreven met krachtige servomotoren over nauwkeurige lineaire geleiding met behulp van sterke snaren; Snel, stil, en nauwkeurig. Het pols mechanisme maakt gebruik van een pneumatisch aangedreven tandheugelsysteem voor een gecontroleerde, stabiele en nauwkeurige kantelbeweging. De verticale arm(-en) (Y-assen) kunnen telescopisch worden uitgevoerd voor minimalisering van de cyclustijd en de hoogte van de robot.

  • Efficiënte schokdemping zorgen voor een snelle en nauwkeurige pneumatisch aangedreven beweging. Het verticaal vergrendelmechanisme voorkomt schade als gevolg van storing in het pneumatisch circuit. Positie limiet sensoren voorkomen mechanische- en elektrische defecten. De electronica is ontworpen volgens EMC en CE richtlijnen met kortsluit en geluidsreductie functies.

  • Verticale (Y) en dwars (X) verplaatsingen kunnen eenvoudig worden aangepast door het veranderen van de positie van de aanslagen. De montage van de printplaten is zo uitgevoerd dat deze gemakkelijk zijn te vervangen. De flexibele kabelrupsen zorgen voor een uitstekende geleiding van de kabels en maken deze toegankelijk indien nodig.

  • Alle pneumatische- en elektrische componenten en communicatie protocollen voldoen aan de internationale normen.
    De communicatie tussen spuitgietmachine en robot is volgens de gestandaardiseerde EUROMAP 12, EUROMAP 67 of SPI protocollen.

  • De besturing is gebaseerd op VARAN bustechnologie met een 8,4 inch kleuren touch screen en object-georiënteerd programma-editor. Complexe bewegingen kunnen eenvoudig worden geprogrammeerd binnen minimale tijd. Een gesloten controle systeem zorgt voor betrouwbare beweging waarmee kan worden gestapelt, kwaliteitscontroles kunnen worden uitgevoerd, producten in de matrijs worden gebracht, etc. Real time remote monitoring en telediagnose helpen bij optimaall beheer van apparatuur. Met de USB poort kunnen programma's geladen en opgeslagen

  • Gestandaardiseerde connectoren staan garant voor een eenvoudige installatie. De servo-aangedreven assen biedt de mogelijkheid om meerdere positie punten vast te leggen. De display biedt de keuze uit diverse talen. Vrije digitale in- en uitgangen bieden de mogelijkheid om andere apparatuur aan te sturen of signalen te ontvangen.

  • Shini robots hebben een moderne vormgeving. De wit met zwarte kleurstelling maken deze robots een estetische verschijning op elk merk spuitgietmachine.
