ST1

3-assige robot met 1 servo-as

Wissen

Download hier de product brochure(s):

Product beschrijving

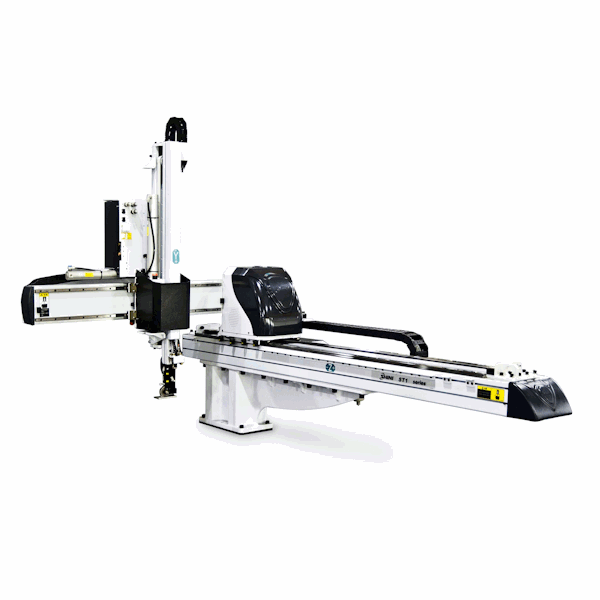

ST1 serie is ontworpen voor een snelle en nauwkeurige verwijdering van aanspuittakken en eindproducten uit de spuitgietmachine en deze op de gewenste locaties te leggen. De zijwaartse beweging (Z-as) is voorzien van servo aandrijving. De voorwaartse (X-as) en verticale (Y-as) beweging zijn voorzien van pneumatische cilinders. Een stapelfunctie biedt 2 stop punten in X-en Y-as, meerdere stoppunten in de Z-as. De verticale Y-assen kunnen worden uitgevoerd met een enkele- dubbele as (D uitvoering) en met telescopische assen (T-uitvoering). De keuze hangt af van de toepassing bij twee- of drie plaat matrijzen of hotrunner systemen. Geschikt voor spuitgietmachines met een sluitkracht van maximaal 850 ton.
Deze serie kent 17 modellen

Kenmerken:

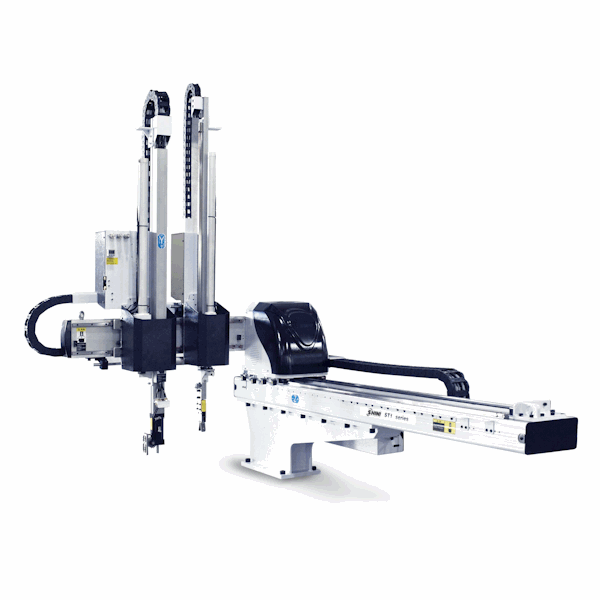

  • De zijwaartse beweging (Z-as) wordt aangedreven met krachtige servomotoren over nauwkeurige lineaire geleiding met behulp van sterke snaren; Snel, stil, en nauwkeurig. Het pols mechanisme maakt gebruik van een pneumatisch aangedreven tandheugelsysteem voor een gecontroleerde, stabiele en nauwkeurige kantelbeweging. De verticale arm(-en) (Y-assen) kunnen telescopisch worden uitgevoerd voor minimalisering van de cyclustijd en de hoogte van de robot.

  • Veiligheid: Efficiënte schokdemping zorgen voor een snelle en nauwkeurige pneumatisch aangedreven beweging. Het verticaal vergrendelmechanisme voorkomt schade als gevolg van storing in het pneumatisch circuit. Positie limiet sensoren voorkomen mechanische- en elektrische defecten. De electronica is ontworpen volgens EMC en CE richtlijnen met kortsluit en geluidsreductie functies.

  • Gemak: Verticale (Y) en dwars (X) verplaatsingen kunnen eenvoudig worden aangepast door het veranderen van de positie van de aanslagen. De montage van de printplaten is zo uitgevoerd dat deze gemakkelijk zijn te vervangen. De flexibele kabelrupsen zorgen voor een uitstekende geleiding van de kabels en maken deze toegankelijk indien nodig.

  • Standaardisatie: Alle pneumatische- en elektrische componenten en communicatie protocollen voldoen aan de internationale normen.
    De communicatie tussen spuitgietmachine en robot is volgens de gestandaardiseerde EUROMAP 12, EUROMAP 67 of SPI protocollen.

  • Intelligentie: Gebruiksvriendelijk besturingssysteem en grafische bediening voor het automatisch bewaken van het proces. Het systeem onthoudt de laatse 50 foutmeldingen. Flexibele en logische programmering voorzien van 20 standaard programma's en 80 vrije programma posities

  • Gebruikersvriendelijk: Gestandaardiseerde connectoren staan garant voor een eenvoudige installatie. De servo-aangedreven as geeft de mogelijkheid om meerdere positie punten vast te leggen. De display biedt de keuze uit meerdere talen. Vrije digitale in- en uitgangen bieden de mogelijkheid om andere apparatuur aan te sturen of signalen te ontvangen.

  • Uiterlijk: Shini robots hebben een moderne vormgeving. De wit met zwarte kleurstelling maken deze robots een estetische verschijning op elk merk spuitgietmachine.
